在半导体量检测领域，灵敏度每前进 1nm，都意味着对光学系统、机械控制与算法架构的极限挑战。

最近，国内量测与检测领军企业中安半导体发布新一代颗粒检测设备 ZP8 及面向3D集成与衬底制造的两套系统化解决方案，其中ZP8实现了10.5nm极限精度，打破国际厂商长期在该领域的技术垄断。根据SEMI M35，ZP8的实测数据表明：对 10.5nm 颗粒的捕捉率（Capture Rate）已经达到了 95% 以上。

中安半导体市场应用 VP 初新堂表示：”通过对10.5nm最佳灵敏度的攻克，中安不仅是在挑战物理极限，更是为了确保当行业跨入3nm及以下节点时，我们的客户已经拥有一套成熟、稳定且高精度的良率监控方案。它的核心使命是面向未来越来越先进的设计节点！”

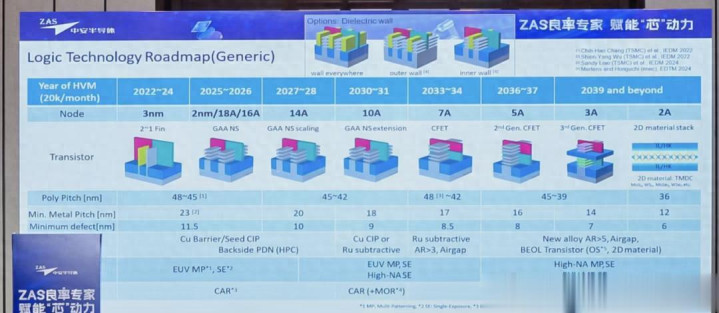

高性能AI芯片正驱动着半导体技术的全方位变革，涵盖了从先进制程逻辑芯片到背面供电（BSPDN），再到HBM（高带宽存储器）、先进封装以及3D IC等所有尖端领域。随着制程工艺的不断下探，逻辑节点每前进一步，对检测设备精度的要求就会随之发生质的飞跃。当行业进入 3nm 技术节点时，工艺对颗粒缺陷的捕捉能力基本需要达到 11.5nm 甚至更高。随着技术节点的更迭，能够被定义的“最小关键缺陷”尺寸正在持续收缩。曾经被视为“非关键”的微小颗粒，现在极易导致电路短路或失效。

先进制程下的高灵敏缺陷检测，一直是国产量检测设备难以突破的壁垒，国际厂商长期占据技术高地。中安半导体此次发布的ZP8能够实现10.5nm的极致检测精度，并非单一技术的单点突破，而是“光学+机械+算法”的全方位优化方案。

初新堂介绍：“2024至2025年，公司保持半年一代的迭代节奏，检测灵敏度先后实现26nm、17nm、12.5nm的三级跳，此次发布的ZP8设备，更是实现跨越式突破，最佳检测灵敏度达到10.5nm。这种持续的更新迭代，不仅是中安创新能力的体现，更是我们对客户制程演进承诺的兑现”。

中安半导体并未止步于当前的技术突破，而是规划了清晰的迭代路线。据介绍，ZP8将在今年正式推向市场，后续公司将持续优化升级，计划于明年推出面向15nm大规模量产（HVM）的新一代设备，在保障高精度的基础上，进一步提升设备产能与稳定性，全面适配客户规模化量产的严苛要求，提前卡位下一代制程检测需求。

如果说 ZP8 解决了“极限尺度下的缺陷捕捉”，那么面对 3D 堆叠与异构集成，量检测的另一重要战场在于全局形貌（Global Shape）与应力（Stress）的管理。

晶圆在经历 Edge Trim、研磨、等离子活化及 CMP 等多道工序后，累积的形貌畸变会在键合（Bonding）环节被指数级放大。 当两片晶圆开始接触并实施键合时，物理层面的微观变化极其复杂，其中最核心的挑战在于晶圆畸变（Wafer Distortion）及其他关键工艺参数的实时处理。

在良率管理中，“Bonding Overlay（键合套刻精度）”和“Post-bond Litho Overlay（键合后光刻套刻精度）”至关重要。Bonding Overlay是两片晶圆在键合过程中，由于物理接触产生的图形相对位移；Post-bond Litho Overlay是键合完成后，对后续光刻工艺产生的影响。

中安半导体打破传统事后检测模式，创新性推出IPD（in plane displacement）算法解决方案，彻底改变“测量已发生结果”的被动模式，转向“预判未发生误差”的主动管控。其全流程量测链路：

Pre-bonding（键合前）：对上下两片硅片进行独立量测与数据预处理。

In-process（键合中）：通过双面量测数据耦合，极致提升键合时的对准精度。

Post-processing（后期处理）：在完成边缘减薄（Edge Trim）与减薄磨削（Grinding）后，中安的设备能够对 Post-bonding Overlay 进行最终的闭环检测。

值得关注的是，在3D集成与键合对准量测领域，行业巨头ASML凭借其在前道光刻与量测方面的深厚积累，确立了显著的技术与市场优势。其技术路径是以光刻机（EUV/DUV）为核心，通过高精度的套刻与边缘放置误差控制，来保障3D堆叠的层间对准。2025年，ASML推出封装专用DUV光刻机XT:260，并启动混合键合设备研发，计划将对准精度推向

与此同时，以中安半导体为代表的企业，则提供了另一种创新思路。其IPD方案，通过在键合前、中、后的全流程进行主动量测与闭环控制，致力于实现从“事后检测”到“事前预测与事中调控”的监控模式变革。根据初新堂分享的实测数据，该方案的相关性已超过90%。这标志着，通过全流程数据量测为工艺优化提供决策依据，正成为提升良率与性能的新路径。

客观来看，二者处于不同的产业生态位与发展阶段：

ASML的布局体现了一种 “由前向后、系统整合” 的巨头逻辑，其优势在于光刻这一基石技术的绝对主导地位及庞大的生态系统。

中安半导体的创新则代表了在 “专用量测与闭环控制” 这一关键环节上的突破，其价值在于为行业提供了更高维度的过程管控能力。

短期内，新兴方案商自然难以撼动巨头在前道光刻领域的统治性地位。然而，ASML向后段的延伸布局，与中安半导体等企业在量测管控环节的技术创新，并非简单的替代关系，而是从不同方向共同推动着整个产业向 “主动预防、智能管控” 的更高级阶段演进。这种多元化技术路线的并行发展，对于加速3D集成技术的成熟与产业化至关重要。
